Płyta dynamiczna
Plyta dynamiczna z kablem lub bluetoothem
Płyta dynamiczna – poza naszymi granicami znana jako Light weight deflectometer lub dynamic load plate test – z kablem lub z technologią bluetooth: z TERRATEST® masz wybór. Obydwa modele otrzymujesz w pełni wyposażone z systemem GPS, drukarką, wysokowydajnym akumulatorem, pendrivem USB i trybem wprowadzania tekstu. A wszystko to w wyjątkowo korzystnej cenie, ponieważ tylko w TERRATEST® kupujesz bezpośrednio u producenta, bez dróg okrężnych w sieciach handlowych lub u drogich pośredników.
Plyta dynamiczna TERRATEST 8000 WIRELESS była zaprezentowana po raz pierwszy na targach GaLaBau 2024. Pomiary nową płytą dynamiczną wykonywane są bez kabla i bezpośrednio transmitowane za pomocą bluetootha do elektronicznego miernika, smartfona lub tableta. Żaden kabel nie plącze się pod nogami! Plyta dynamiczna TERRATEST 8000 WIRELESS przekonuje niezawodną transmisją danych, szybkim nawiązywaniem połączenia i sprawnym zasilaniem przez wydajny akumulator. Zaraz wyślij nam tutaj Twoje zapytanie cenowe na Twoją nową płyta dynamiczną! Naszą ofertę na kompleksowe wyposażenie, np. skrzynię transportową MILANO znajdziesz w naszym internetowym sklepie. Najczęściej sprzedawana na świecie lekka płyta dynamiczna kosztuje tylko 2.499,- euro!
Nasza płyta dynamiczna do dynamicznego badania nośności podłoża spełnia wymagania technicznych specyfikacji badań gruntów i skał stosowanych w budownictwie drogowym. Urządzenie wyróżnia się wyjątkowo prostą obsługą: prowadzi użytkownika głosowo przez cały proces pomiarowy i w zrozumiały sposób objaśnia każdy kolejny krok, dzięki czemu kontrola zagęszczenia staje się niezwykle łatwa.
Zintegrowany, wspomagany sztuczną inteligencją tryb szkoleniowy sprawia, że nie są potrzebne dodatkowe szkolenia prowadzone przez kosztownych przedstawicieli handlowych czy serwisantów. Już po kilku minutach można samodzielnie i profesjonalnie wykonywać pomiary.
Wyślij do nas zapytanie ofertowe i poznaj cenę swojej nowej płyty dynamicznej!
3 Modele z pełnym wyposażeniem – bez dodatkowych zakupów drukarki czy GPS
Z kablem + drukarką + APP
PEŁNE WYPOSAŻENIE:
asystent głosowy, GPS, drukarka, Program na PC,
Wi-Fi do połączenia z aplikacją, akumulator Everfull
WSZYSTKO W CENIE!
Bluetooth + APP komórkowy
PEŁNE WYPOSAŻENIE:
Bluetooth, asystent głosowy, GPS, Program na PC,
Wi-Fi do połączenia z aplikacją, akumulator Everfull
WSZYSTKO W CENIE!
Bluetooth + APP komórkowy + drukarka
PEŁNE WYPOSAŻENIE: Bluetooth, asystent głosowy, drukarka, GPS, Program na PC, Wi-Fi do połączenia z aplikacją, akumulator Everfull
WSZYSTKO W CENIE!
Płyta dynamiczna – profesjonalna kontrola zagęszczenia i nośności gruntu
Płyta dynamiczna do samodzielnej kontroli jakości robót ziemnych
Wykonuj badanie zagęszczenia gruntu własnymi pracownikami i oszczędzaj czas oraz pieniądze!
Płyta dynamiczna TERRATEST® to nowoczesne urządzenie pomiarowe przeznaczone do szybkiej kontroli zagęszczenia gruntu i oceny jego nośności bezpośrednio na placu budowy. Dzięki niej nie musisz czekać na zewnętrzne laboratorium ani ponosić dodatkowych kosztów związanych z usługami geotechnicznymi.
Coraz więcej firm budowlanych wybiera własną płytę dynamiczną, ponieważ umożliwia ona natychmiastową ocenę jakości wykonanych prac ziemnych podczas budowy dróg, parkingów, fundamentów, sieci wodociągowych, kanalizacyjnych oraz tras kablowych.

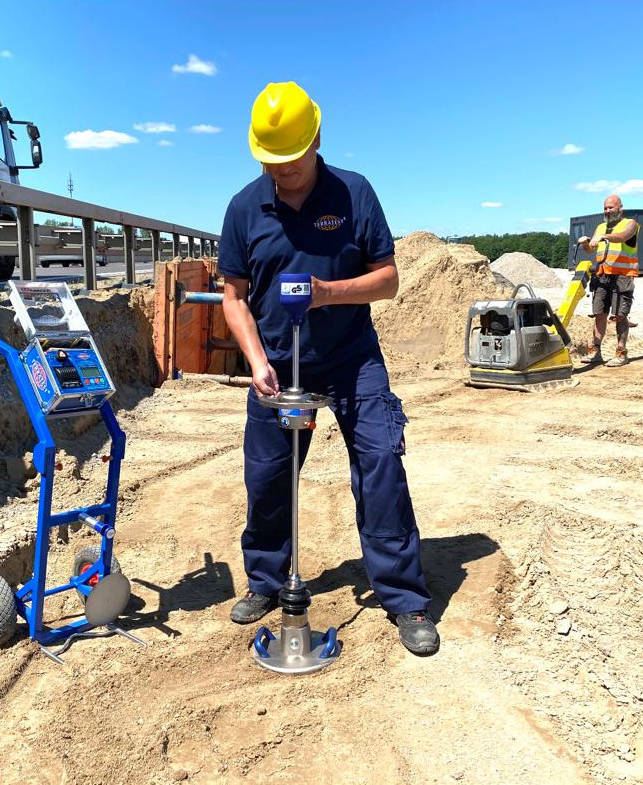

Badanie zagęszczenia gruntu w kilka minut
Za pomocą urządzenia lekka płyta dynamiczna można przeprowadzić pełną kontrolę jakości zagęszczenia w zaledwie kilka minut. Wynik pomiaru jest dostępny natychmiast, co pozwala szybko podjąć decyzję, czy podłoże spełnia wymagania projektowe, czy wymaga dalszego zagęszczania.
Regularna kontrola zagęszczenia gruntu pozwala uniknąć:
- osiadań nawierzchni,
- pękania konstrukcji,
- kosztownych napraw gwarancyjnych,
- opóźnień w realizacji inwestycji,
- niepotrzebnych kosztów materiałów i maszyn.
Dynamiczna płyta obciążeniowa do każdego rodzaju inwestycji
Dynamiczna płyta obciążeniowa TERRATEST® znajduje zastosowanie w:
- budownictwie drogowym,
- budownictwie ziemnym,
- budowie autostrad,
- budowie parkingów,
- budowie fundamentów,
- budowie rurociągów i kanalizacji,
- inwestycjach kolejowych,
- budowie tras światłowodowych i energetycznych.
Dzięki kompaktowej konstrukcji płyta dynamiczna umożliwia wykonywanie pomiarów również w miejscach trudno dostępnych, takich jak wąskie wykopy, rowy kablowe czy zasypki przy ścianach budynków.
Badanie EVd i pomiar nośności gruntu
Podstawowym parametrem określanym przez urządzenie jest wartość EVd. Wykonywane przez płytę dynamiczną badanie EVd pozwala szybko określić stopień zagęszczenia oraz aktualną nośność gruntu.
Wyniki pomiaru są prezentowane w MPa i mogą być natychmiast zapisane, wydrukowane lub przesłane na smartfon. Dzięki temu kierownik budowy otrzymuje pełną dokumentację jakości wykonanych robót ziemnych.
Intuicyjna obsługa i komunikaty głosowe
Płyta dynamiczna TERRATEST® wyposażona jest w zintegrowany asystent głosowy. Urządzenie prowadzi operatora krok po kroku przez cały proces pomiarowy.
Dzięki temu nawet osoby bez wcześniejszego doświadczenia mogą wykonywać profesjonalne badanie zagęszczenia gruntu już po kilku minutach od uruchomienia urządzenia.
Natychmiastowa ocena zgodności z wymaganiami
Wbudowana tabela referencyjna pozwala od razu sprawdzić, czy uzyskana wartość EVd spełnia wymagania projektowe dla danego rodzaju inwestycji.
To sprawia, że lekka płyta dynamiczna staje się niezbędnym narzędziem każdego wykonawcy robót ziemnych i drogowych.
Płyta dynamiczna cena – inwestycja, która szybko się zwraca
Wielu wykonawców poszukuje informacji na temat płyta dynamiczna cena. W praktyce zakup własnego urządzenia zwraca się bardzo szybko dzięki oszczędnościom na usługach laboratoryjnych, ograniczeniu liczby poprawek oraz skróceniu czasu realizacji inwestycji.
Wykonując samodzielnie pomiary nośności i zagęszczenia gruntu, firma budowlana uzyskuje pełną kontrolę nad jakością prowadzonych prac oraz eliminuje kosztowne przestoje.
Dlaczego warto wybrać płytę dynamiczną TERRATEST®
- światowy lider rynku lekkich płyt dynamicznych,
- ponad 15 000 urządzeń w użyciu na całym świecie,
- komunikaty głosowe w języku polskim,
- aplikacja na Android i iOS,
- GPS, drukarka i transmisja danych do smartfona,
- wynik pomiaru w około 2 minuty,
- profesjonalne badanie EVd zgodne z obowiązującymi normami,
- produkcja i rozwój technologii w Niemczech.
TERRATEST® – najlepsza płyta dynamiczna do pomiaru zagęszczenia i nośności gruntu
Jeżeli szukasz rozwiązania do szybkiej i niezawodnej kontroli zagęszczenia gruntu, wykonywania pomiarów EVd, określania nośności gruntu oraz profesjonalnych badań jakości robót ziemnych, płyta dynamiczna TERRATEST® jest idealnym wyborem dla Twojej firmy.

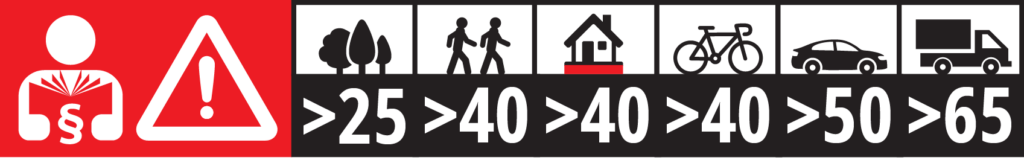

Mindestanforderungen

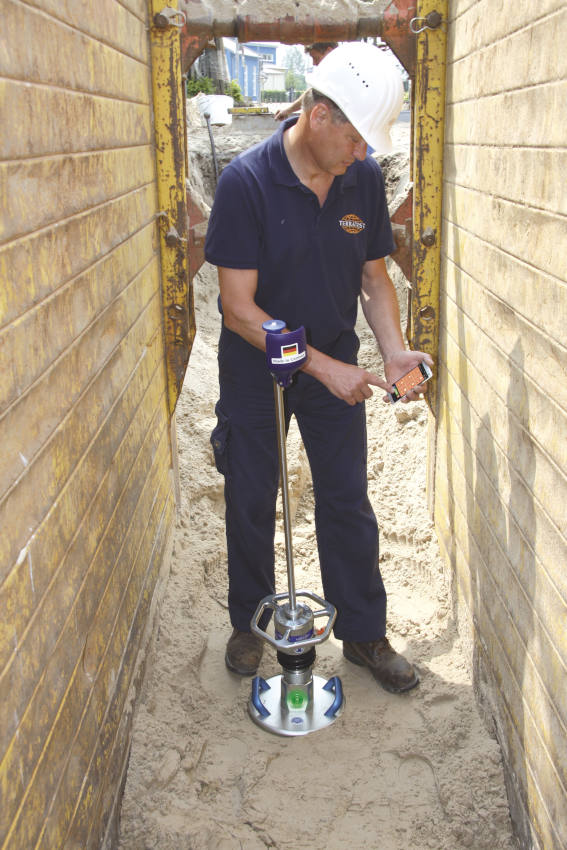

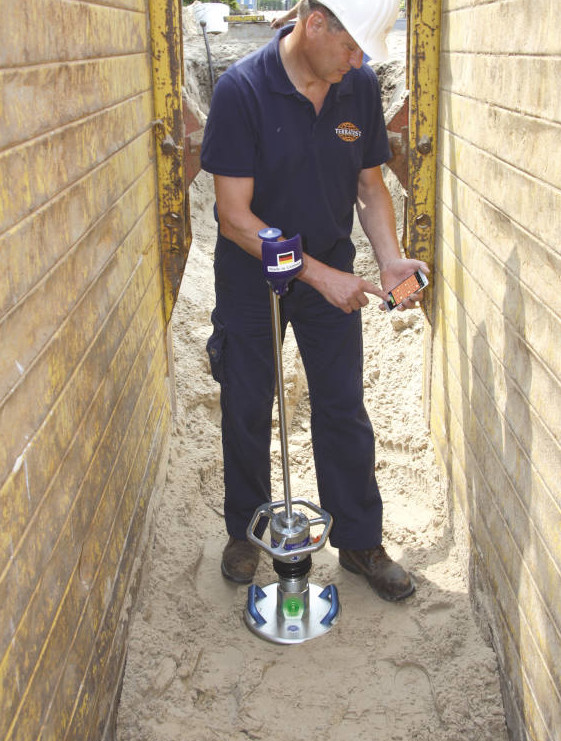

Płyta dynamiczna w budownictwie kanalizacyjnym i ziemnym
Ein Leichtes Fallgewichtsgerät mit Bluetooth Verbindung eignet sich besonders für Messungen unter beengten Platzverhältnissen wie zum Beispiel im Kanalbau
Płyta dynamiczna najlepiej sprawdza się w budownictwie ziemnym, drogowym oraz kanalizacyjnym, gdzie pomiary nośności i zagęszczenia gruntu muszą być wykonywane zgodnie z normami nawet w bardzo ograniczonej przestrzeni. Dzięki kompaktowej konstrukcji lekka płyta dynamiczna umożliwia wykonywanie badań bezpośrednio w wykopach pod rurociągi, kanały, przewody energetyczne i światłowody.
Coraz więcej firm budowlanych wybiera bezprzewodową płytę dynamiczną TERRATEST 8000 APP wykorzystującą technologię Bluetooth®. Urządzenie jest obsługiwane bezpośrednio za pomocą smartfona, dzięki czemu nie ma potrzeby stosowania dodatkowej elektroniki pomiarowej w osobnej obudowie. W modelu APP cała elektronika pomiarowa została zintegrowana w głowicy obciążającej płyty, co zwiększa wygodę użytkowania i przyspiesza wykonywanie pomiarów.
Wraz z postępującą cyfryzacją placów budowy coraz więcej wykonawców decyduje się na płytę dynamiczną TERRATEST 8000 APP. Wyniki pomiarów są automatycznie zapisywane w smartfonie i mogą zostać natychmiast przekształcone w profesjonalny raport pomiarowy. Raport zawiera między innymi wartość Evd, lokalizację GPS, zdjęcie miejsca pomiaru oraz widok satelitarny placu budowy.
Dzięki temu badanie zagęszczenia gruntu, kontrola jakości robót ziemnych oraz dokumentowanie nośności podłoża stają się szybsze, łatwiejsze i bardziej efektywne. Płyta dynamiczna TERRATEST pozwala ograniczyć ilość dokumentacji papierowej, przyspieszyć odbiory robót oraz zapewnić pełną kontrolę jakości na każdej budowie.

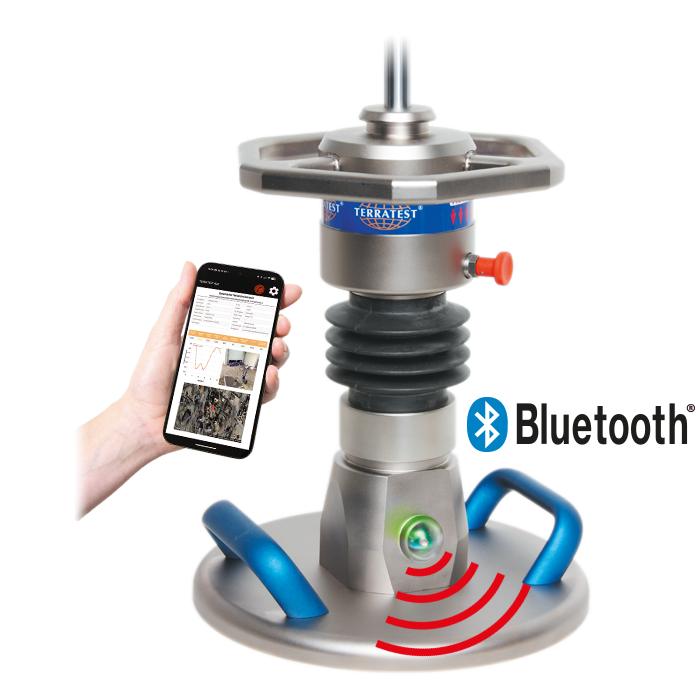

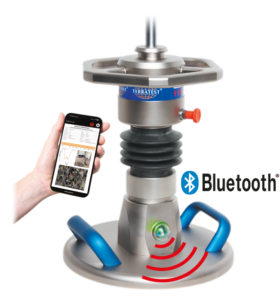

Zalety płyty dynamicznej TERRATEST 8000 APP
- Bezprzewodowa komunikacja Bluetooth®
- Sterowanie całym urządzeniem przez smartfon Android lub iPhone
- Natychmiastowe generowanie raportów PDF
- Zdjęcia miejsca pomiaru bezpośrednio w protokole
- Lokalizacja GPS i mapa satelitarna budowy
- Szybkie badanie zagęszczenia gruntu i nośności podłoża
- Pomiar modułu odkształcenia dynamicznego Evd
- Idealna do wykopów, kanalizacji, rurociągów i budownictwa drogowego
- Cyfrowa dokumentacja wszystkich pomiarów w czasie rzeczywistym
Płyta dynamiczna TERRATEST 8000 APP to nowoczesne rozwiązanie dla firm, które chcą wykonywać profesjonalne pomiary zagęszczenia gruntu szybciej, dokładniej i bez dodatkowych kosztów związanych z tradycyjną dokumentacją papierową.
Leichtes Fallgewicht - unschlagbar im Tief- und Kanalbau
Das Leichte Fallgewichtsgerät spielt seine besonderen Stärken im Tief- und Kanalbau aus, da normgerechte Messungen auch unter beengten Platzverhältnissen wie zum Beispiel in Leitungsgräben leicht durchgeführt werden können.
Im Tief- und Kanalbau setzt sich zunehmend das kabellose Bluetooth®-Modell TERRATEST 8000 APP durch. Das Leichte Fallgewicht wird dabei direkt über das Smartphone gesteuert – eine separate Messelektronik in externem Gehäuse ist nicht mehr erforderlich. Beim APP-Modell ist die komplette Messelektronik kompakt im Lastkopf der Lastplatte integriert.
Im Zuge der fortschreitenden Digitalisierung der Baustellen entscheiden sich immer mehr Anwender für das TERRATEST 8000 APP ohne externe Messelektronik. Anstelle eines Ausdrucks vor Ort kann unmittelbar per Smartphone ein professionelles Messprotokoll erstellt und versendet werden – inklusive Foto der Messstelle und Satellitenübersicht der Baustelle.
Dlaczego warto wybrać
lekką płytę dynamiczną TERRATEST®
Najczęściej sprzedawana na świecie płyta dynamiczna do kontroli zagęszczenia i nośności gruntu
- Mierz samodzielnie – oszczędzaj czas i pieniądze
Dzięki lekkiej płycie dynamicznej TERRATEST® możesz samodzielnie wykonywać pomiary na placu budowy bez konieczności angażowania kosztownych laboratoriów zewnętrznych. Szybko sprawdzisz zagęszczenie gruntu oraz określisz wartość modułu Evd. - Cyfrowy plac budowy
Wszystkie wyniki badań wykonanych przez płytę dynamiczną są natychmiast przesyłane do smartfona lub tabletu. Raporty można wysyłać bezpośrednio z miejsca pomiaru. - Brak ukrytych kosztów
Kupując lekką płytę dynamiczną TERRATEST®, nie ponosisz dodatkowych kosztów za prezentacje, uruchomienie urządzenia czy szkolenia. - Wbudowany program szkoleniowy
Inteligentny system szkoleniowy krok po kroku wyjaśnia obsługę urządzenia i pokazuje, jak prawidłowo wykonać badanie płytą dynamiczną. - Ponad 15 000 urządzeń pracuje na całym świecie
Tysiące firm budowlanych, drogowych i geotechnicznych zaufały marce TERRATEST® i wybrały naszą płytę dynamiczną do codziennej kontroli jakości robót ziemnych. - Asystent głosowy
Urządzenie wydaje jasne polecenia głosowe, dzięki czemu obsługa lekkiej płyty dynamicznej jest niezwykle prosta nawet dla nowych użytkowników. - Pełne wyposażenie w standardzie
Każda płyta dynamiczna TERRATEST® wyposażona jest w: GPS, drukarkę, asystenta głosowego, Wi-Fi, aplikację dla Android i iOS, akumulator EVERFULL, oprogramowanie komputerowe „TEOLO“ - Bezpośrednio od producentaKupujesz płytę dynamiczną bezpośrednio od producenta – bez pośredników, bez dodatkowych marż handlowych i bez kosztownych przedstawicieli handlowych.
- Do 2000 pomiarów na jednym ładowaniu
Wydajny akumulator umożliwia wykonanie nawet 2000 pomiarów
lub 600 wydruków bez ładowania. - Sterowanie za pomocą smartfona
Dzięki nowoczesnej aplikacji możesz obsługiwać lekką płytę dynamiczną bezpośrednio z telefonu komórkowego.
- Alternatywa dla badań VSS
Płyta dynamiczna VSS TERRATEST® pozwala szybko określić parametry nośności gruntu i wartość modułu Evd bez konieczności wykonywania czasochłonnych badań statycznych. Jest idealnym rozwiązaniem dla firm budowlanych, drogowych, kolejowych oraz wykonawców sieci wodociągowych, kanalizacyjnych i światłowodowych.

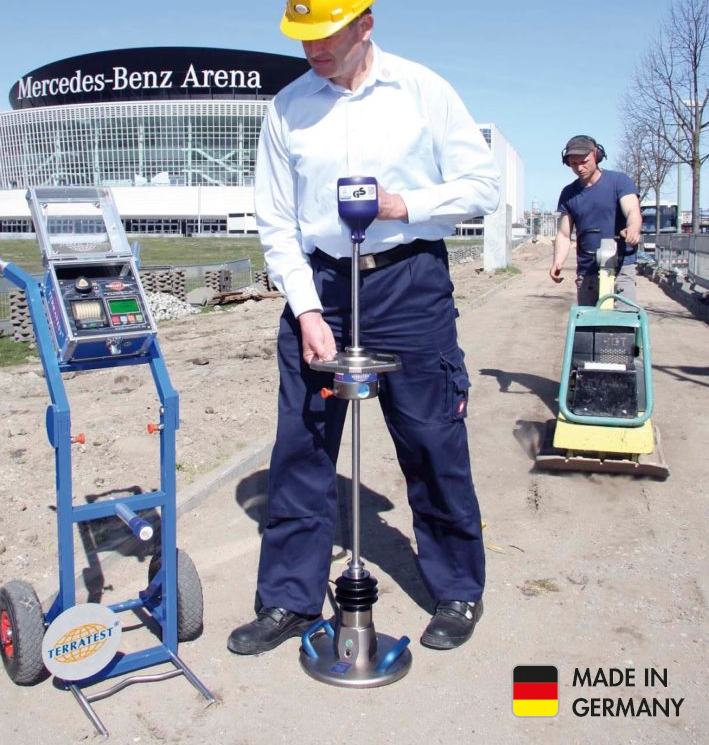

- MADE IN GERMANY
Nasza lekka płyta dynamiczna jest projektowana, produkowana i sprzedawana bezpośrednio przez TERRATEST® w Niemczech.
- 2 lata gwarancji
Każda płyta dynamiczna TERRATEST® objęta jest 2-letnią gwarancją producenta.
Badanie płytą dynamiczną jeszcze nigdy nie było tak proste!
Wyślij zapytanie o cenę już teraz i przekonaj się, dlaczego TERRATEST® to najczęściej wybierana płyta dynamiczna na świecie.
ROBUSTA® gdy elektronika pomiarowa musi być tak samo wytrzymała jak Twoja budowa.
Płyta dynamiczna jest każdego dnia narażona na ekstremalne warunki pracy: wilgoć, kurz, piasek, wahania temperatury oraz silne wstrząsy to codzienność na placu budowy. Właśnie z myślą o takich warunkach została opracowana elektronika pomiarowa ROBUSTA® – wyjątkowo trwała, niezawodna i odporna na najtrudniejsze wyzwania.
Czytaj dalej…
Profesjonalna kontrola zagęszczenia z oprogramowaniem TERRATEST®
Oprogramowanie do analizy danych „TEOLO” jest już zawarte w cenie urządzenia płyta dynamiczna TERRATEST®. Dzięki „TEOLO” możesz tworzyć profesjonalne protokoły zagęszczenia praktycznie jednym kliknięciem na komputerze.
Program „TEOLO” automatycznie analizuje wyniki pomiarów i generuje komplet dokumentacji, obejmujący protokoły pojedynczych pomiarów, analizę statystyczną oraz zdjęcie satelitarne z zaznaczonymi wszystkimi punktami pomiarowymi.
To wszystko, czego potrzebujesz, aby przedstawić inwestorowi lub zamawiającemu profesjonalny dowód zagęszczenia gruntu zgodny z wymaganiami branży budowlanej.
Szybko, profesjonalnie i bez konieczności korzystania z laboratorium badawczego. Płyta dynamiczna do kontroli zagęszczenia w wąskich wykopach
Niewielkie głębokości układania przewodów wynoszące zaledwie 45 cm oraz szerokości wykopów od 15 cm znacząco przyspieszają budowę sieci światłowodowych. Mimo tak ograniczonych warunków wykonawczych inwestorzy nadal wymagają normowych potwierdzeń zagęszczenia zasypki.
Właśnie do takich zastosowań firma TERRATEST® opracowała urządzenie TRENCH. Dzięki specjalnej płycie obciążającej o średnicy zaledwie 100 mm, urządzenie umożliwia wykonywanie niezawodnych i powtarzalnych pomiarów nawet w najwęższych wykopach światłowodowych.
Płyta dynamiczna TERRATEST® TRENCH to idealne rozwiązanie do kontroli zagęszczenia gruntu w wąskich wykopach kablowych, światłowodowych oraz instalacyjnych. Czytaj dalej…

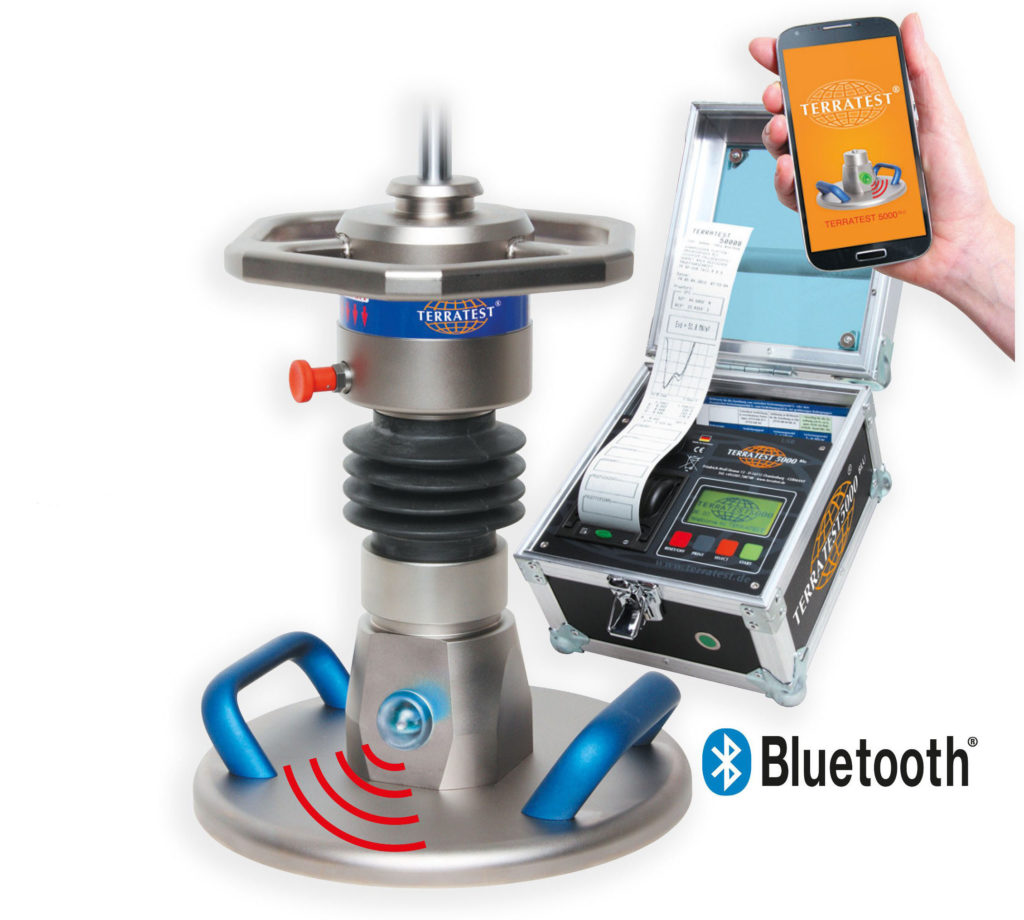

Leichtes Fallgewichtsgerät ohne Kabel:
Digitale Baustelle Messungen direkt aufs Handy
Unser Leichtes Fallgewichtsgerät mit Bluetooth® produzieren wir bereits seit 2013 in der dritten Generation – innovativ, ausgereift, praxisbewährt und speziell für den professionellen Außeneinsatz im Straßen-, Tief- und Kanalbau sowie im Leitungsbau entwickelt.
Das Leichte Fallgewichtsgerät ohne Kabel überträgt die Messdaten drahtlos per Bluetooth® direkt an die Messelektronik oder Dein Handy. Dadurch entfällt das Messkabel. Das Arbeiten wird schneller und komfortabler – insbesondere bei beengten Platzverhältnissen, etwa im Kanalbau, Rohrleitungsbau, in Gräben, bei Hinterfüllungen oder wenn man eine Vielzahl von Messungen in kürzester Zeit ausführen muss.
Ein Schwachstellenproblem vieler kabelgebundener Systeme ist die Verbindung des Messkabels mit der auf dem Boden liegenden Lastplatte. Bei herkömmlichen Leichten Fallgewichtsgeräten wird das Messkabel bei jeder Messung erneut in die Buchse gesteckt. Dabei entstehen mechanische Scherkräfte, die langfristig zu erhöhtem Verschleiß führen können. Unter rauen Baustellenbedingungen mit Staub, Feuchtigkeit und Schmutz ist eine Kabelverbindung anfällig. Aus diesem Grund raten wir grundsätzlich vom Kauf gebrauchter Leichter Fallgewichtsgeräte ab. TERRATEST® bietet generalüberholte gebrauchte Fallgewichtsgeräte an, senden Sie uns Ihre Anfrage.
Professionelle Anwender setzen deshalb immer öfter auf das Leichte Fallgewichtsgerät TERRATEST 8000 WIRELESS:
- Kabellose Bluetooth®-Übertragung
- Maximale Betriebssicherheit und Langlebigkeit
- Keine Verschleißprobleme durch Steckverbindung
- Optimale Lösung für mobile und enge Einsatzbereiche
- Digitale Datenerfassung und Dokumentation
Mit dem TERRATEST 8000 WIRELESS investieren Sie in ein zukunftssicheres Leichtes Fallgewichtsgerät für Verdichtungs- und Tragfähigkeitsmessungen direkt auf der Baustelle.
Gwarancja najlepszej ceny
Zamów TERRATEST 7000 STREAM – jest to lekka płyta dynamiczna z pełnym wyposażeniem w bezkonkurencyjnej cenie fabrycznej 2.499,- euro! Lekka płyta dynamiczna może być zakupiona tylko w TERRATEST® z gwarancją najlepszej ceny.
Zwrócimy Ci różnicę, jeśli lekka płyta dynamiczna z tymi samymi funkcjami będzie zakupiona przez Ciebie w niższej cenie. Nasza lekka płyta dynamiczna z elektronicznym miernikiem ROBUSTA jest najlepiej sprzedającą się na świecie lekką płytą dynamiczną w ciągu ostatnich trzech lat i jedyną na świecie z asystentem głosowym i certyfikatem TÜV-GS. Gwarantujemy, że kupujesz od TERRATEST® w bezkonkurencyjnej relacji ceny do wydajności.
Nasza lekka płyta dynamiczna jest zgodna z przepisami kontrolnymi w Niemczech, Austrii i Szwajcarii.
Zalety naszej
lekkiej płyty dynamicznej:
- 2 modele z pełnym wyposażeniem:

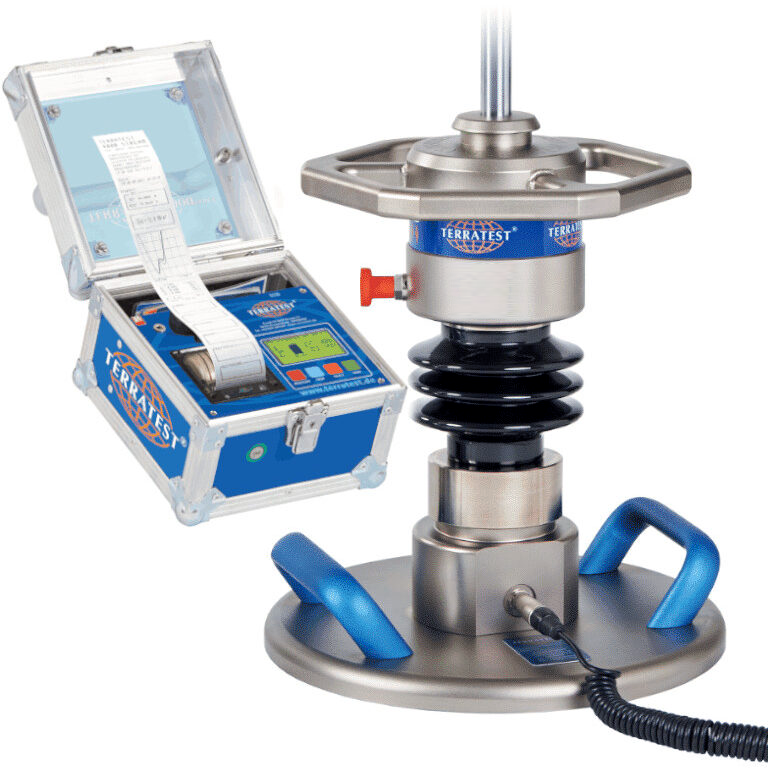

płyta z kablem TERRATEST 7000 STREAM
płyta z bluetooth TERRATEST 8000 WIRELESS - Oba modele w pełni wyposażone:
system GPS, drukarka, pendrive USB, wysokowydajny akumulator, wprowadzanie tekstu, software - 2000 pomiarów z pełnym akumulatorem
- 600 wydruków z pełnym akumulatorem
- NOWOŚĆ ŚWIATOWA:
Pomiary bez kabla przez BLUETOOTH - NOWOŚĆ ŚWIATOWA:
Aplikacją na iPhona i Androida obsługujesz Twoją płyta dynamiczną za pomocą smartfona lub tableta - Voice Navigation
wypowiadane instrukcje zapewniają łatwą obsługę - 2 lata gwarancji producenta
- Sprzedaż fabryczna, bez marży pośredników
- MADE IN GERMANY, własny rozwój produktu, własna produkcja, własna kompetentna bezpośrednia sprzedaż
- Własne stanowisko kalibracyjne certyfikowane przez Federalny Urząd ds. Drogownictwa BASt
Prosimy o niezwłoczne wysłanie tutaj Państwa zapytania o cenę!

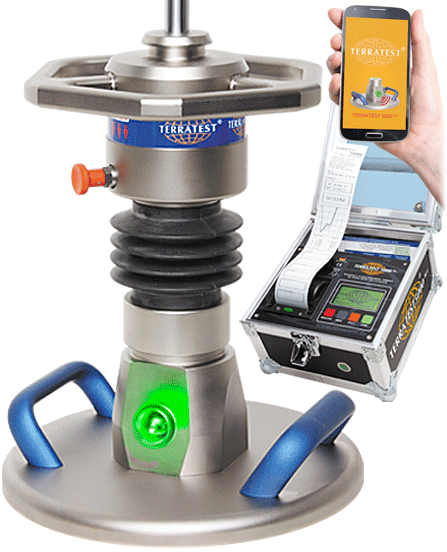

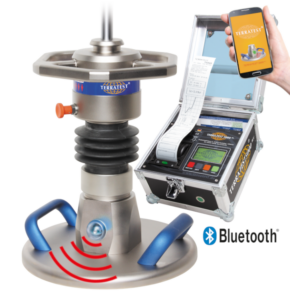

Lekka Płyta dynamiczna
bez kabla z Bluetooth

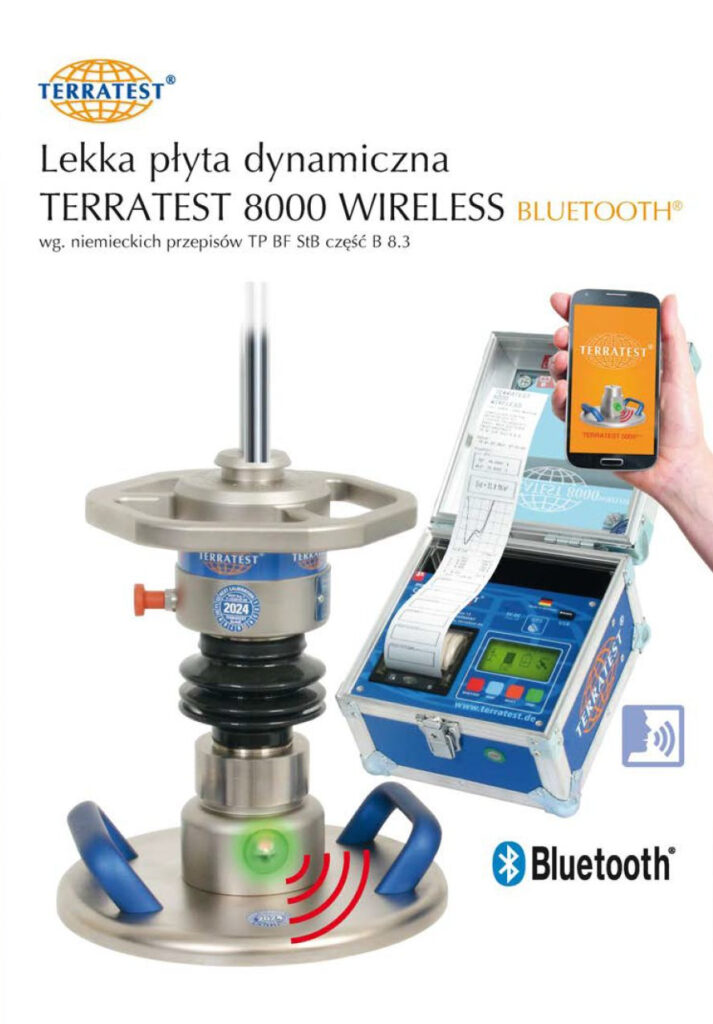

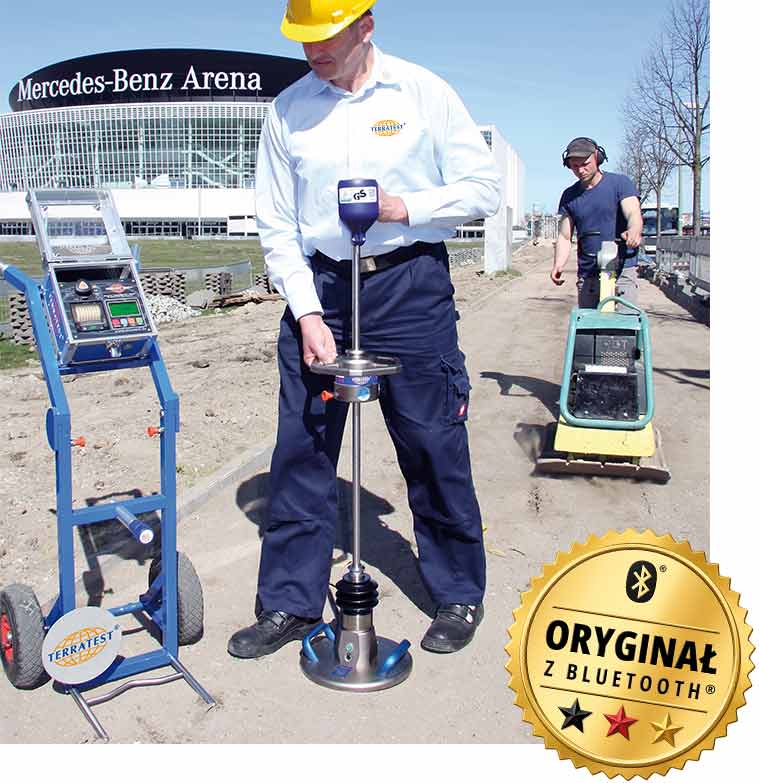

Nasza płyta dynamiczna TERRATEST 8000 WIRELESS była już przedstawiona na targach GaLaBau 2024.
Gniazdo płyty dynamicznej stanowi od dawna „piętę achillesową“ zwykłej płyty dynamicznej z połączeniem kablowym. Kabel pomiarowy zawsze musiał być przy każdym pomiarze na nowo wetknięty do gniazda leżącej na podłożu płyty obciążającej. Działają przy tym siły, które z czasem powodują uszkodzenia gniazd. Używana plyta dynamiczna jest podatna na te działania i nie tylko z tego względu odradzamy taki zakup z innych źródeł. Warunki panujące w budownictwie wodno-kanalizacyjnym i drogowym są z reguły niesprzyjające dla połączeń kablowych.
Dlatego też eksperci stawiają na płytę dynamiczną TERRATEST 8000 WIRELESS!

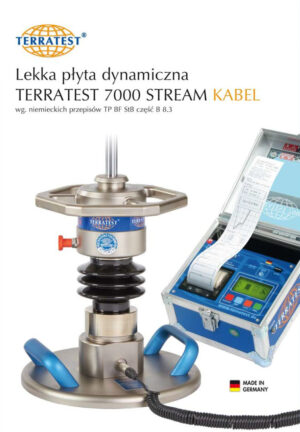

TERRATEST 7000 STREAM z połączeniem kablowym charakteryzuje się pełnym wyposażeniem i doskonałą relacją ceny do wydajności. Dla tego modelu obowiązuje gwarancja najniższej ceny na rynku. Nieskomplikowana obsługa zapewnia szybką kontrolę w ciągu dwóch minut jakości zagęszczania na budowie. Elektroniczny miernik płyty dynamicznej, jako wyjątkowe tego typu kompaktowe urządzenie posiada najbogatsze wyposażenie i zawiera system GPS oraz wbudowaną drukarką. Dysponuje pamięcią wewnętrzną, pendrivem USB (a nie kartą SD) i wyświetlaczem graficznym miernika, który jest zasilany silnym akumulatorem (a nie bateriami).
Odporna na czynniki atmosferyczne skrzynka chroni elektronikę pomiarową przy niekorzystnych warunkach na budowie, co jest potwierdzone klasą ochrony IP 53. Dzięki dużej szybie wziernikowej i zewnętrznemu przyciskowi miernik może pozostawać podczas pomiarów zamknięty. Płyta dynamiczna TERRATEST 7000 STREAM z elektroniką pomiarową była poddana kontroli i została certyfikowana przez TÜV-Rheinland znakiem TÜV-GS. Urządzenie jest produkowane w Niemczech i wszystkie standardy jakości i bezpieczeństwa są przez producenta zachowane i udokumentowane.
Na rynki zagraniczne TERRATEST® wytwarza Light Weight Defletometer TERRATEST 9000 LWD zgodną z ASTM E2583-07. Urządzenie to pracuje z centralnym geofonem i zintegrowanym czujnikiem obciążenia.

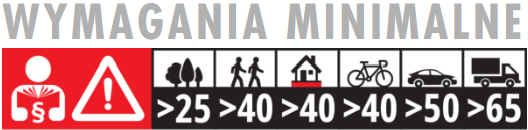

Wymagania Minimalne

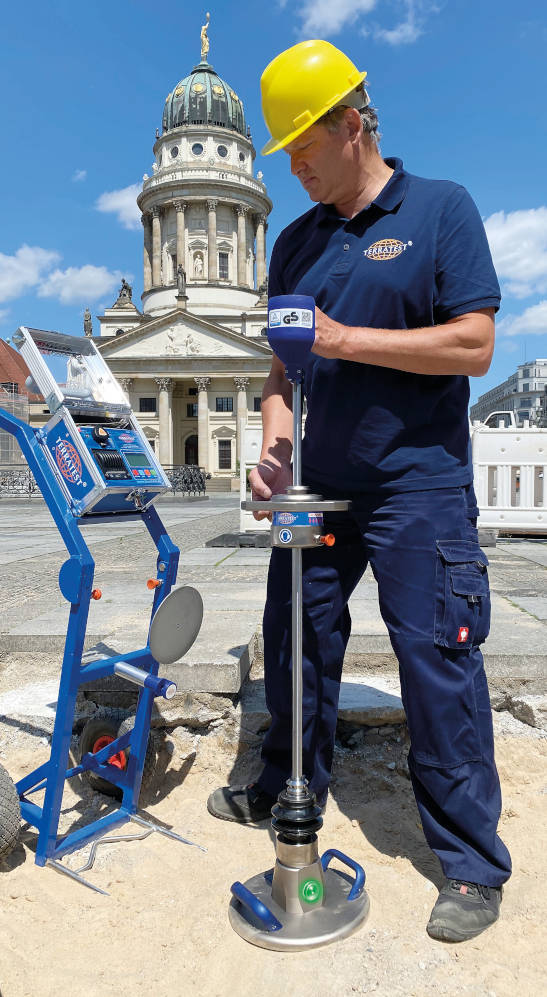

I tak działa pomiar nośności gruntu: Umieść płytę obciążającą z czujnikiem na podłożu, które ma być testowane i podłącz ją do komputera pomiarowego. Teraz umieść urządzenie obciążeniowe z ciężarem na płycie obciążającej. Włącz elektronikę pomiarową. Teraz wykonaj trzy uderzenia wstępne, a następnie trzy uderzenia pomiarowe, postępując zgodnie z komunikatami nawigacji głosowej. Prowadzi ona nawet niedoświadczonych użytkowników bezpiecznie i szybko przez procedurę pomiaru. Osiadanie w mm i krzywe osiadania są wyświetlane na wyświetlaczu komputera pomiarowego po każdym uderzeniu. Po trzecim impulsie pomiarowym wyświetlacz komputera pomiarowego automatycznie wyświetla moduł dynamicznego odkształcenia, wartość EVd w meganewtonach na metr kwadratowy oraz stosunek osiadania do prędkości (wartość s / v). Oznacza to, że ukończyłeś pomiar nośności gruntu na budowie z własnym personelem w mniej niż dwie minuty. Badanie płyta dynamiczna, cena będzie optymalna. W ten sposób unikniesz wysokich kosztów i opóźnień, które pojawiają się wielokrotnie, gdy płyta obciążana dynamicznie nie jest w Twoim posiadaniu. Plyta dynamiczna cena amortyzuje się już po kilku miesiącach. Plyta dynamiczna kupić warto.
Nasza plyta dynamiczna pozwala wydrukować wynik wraz z datą, czasem i danymi GPS bezpośrednio na placu budowy lub przesłać go na komputer. Nowa płyta obciążana dynamicznie TERRATEST 7000 STREAM umożliwia również użytkownikowi przesyłanie wyników pomiarów bezpośrednio z elektroniki pomiarowej do smartfona. W rezultacie, dzięki modelowi kablowemu, masz teraz możliwość wysyłania danych bezpośrednio z placu budowy do klienta w czasie rzeczywistym za pośrednictwem poczty e-mail. Urządzenie jest przez to jeszcze wygodniejsze w użyciu. Oprogramowanie TERRATEST 2.0 pomaga stworzyć wysoce profesjonalną prezentację dokumentacji zagęszczania. Składa się on z pojedynczego protokołu, analizy statystycznej i przeglądu map Google® wszystkich pomiarów wykonanych przez Twoją płytę na budowie.
Dane techniczne lekkiej płyty dynamicznej do pomiaru opadania zgodnie z TP BF-StB, część 8.3
| TERRATEST 7000 STREAM (KABEL) |
TERRATEST 8000 APP (BLUETOOTH) |
TERRATEST 8000 WIRELESS (BLUETOOTH) |
|
| Elektroniczne urządzenie pomiaru osiadania komputer pomiarowy "ROBUSTA" | |||
| Wymiary skrzynki "ROBUSTA" (dł. x szer. x wys.) | 230 x 220 x 170 mm | 230 x 220 x 170 mm | |
| Waga skrzynki "ROBUSTA", łącznie z elektroniką | 4 kg | 4 kg | |
| Zakres pomiaru osiadania 0,1 do 2,0 mm ± 0,02 mm | • | • | |
| Zakres pomiarów Evd < 225 MN/m² | • | • | |
| Zakres temperatur 0 do 40 °C | • | • | |
| Ekstremalnie odporna, sprawdzona klasa szczelności IP53 ochrona przed pyłem i wodą, certyfikowana przez TÜV | • | • | |
| Kabel połączeniowy ze szczególnie wytrzymałymi wtykam | • | ||
| Graficzny wyświetlacz, monochromatyczny, podświetlany | 40 x 72 mm | 40 x 72 mm | |
| Szybki, wydajny 32bitowy procesor | • | Handy | • |
| System GPS, dokładność < 10 m | • | Handy | • |
| Pendrive USB do zapisu danych | • | • | |
| Drukarka termiczna | • | • | |
| Wi-Fi do połączenia z aplikacją | • | • | |
| Odbiornik Bluetooth®, Bluetooth® Low Energy 4.1, zasięg 10 m |
• | ||
| Komendy głosowe, wypowiadane komunikaty, do wyboru w 10 językach |
• | Handy | • |
| Pojemność pamięci wewnętrznej w ilości pomiarów | 2000 | Handy | 2000 |
| Akumulator Panasonic, 6,9 Volt, doładowywany Pojemność: 2000 pomiarów lub 600 wydruków, Żywotność 5 lat/20°C | • | Handy | • |
| Elektroniczne urządzenie pomiaru osiadania Płyta obciążająca Bluetooth (tylko 8000 WIRELESS) | |||
| Zakres pomiaru osiadania 0,1 do 2,0 mm ± 0,02 mm | • | • | |
| Zakres pomiarów Evd < 225 MN/m² | • | • | |
| Zakres temperatur 0 do 40 °C | • | • | |
| Ekstremalnie odporna, sprawdzona klasa szczelności IP53 ochrona przed pyłem i wodą, certyfikowana przez TÜV | • | • | |
| Szybki, wydajny 32bitowy procesor | • | • | |
| Nadajnik Bluetooth® Bluetooth® Low Energy 4.1, zasięg 10 m |
• | • | |
| Akumulator litowo-jonowy, 9 V, doładowywany, Pojemność 5000 pomiarów, Żywotność 6-8 lat/20°C | • | • | |
| LFG Mechaniczne urządzenie obciążeniowe, spadający ciężar 10 kg | |||
| Stal ST52, chemicznie niklowana | • | • | • |
| Całkowita waga 15 kg +/- 150 g | • | • | • |
| Masa spadającego ciężaru 10 kg +/- 100 g | • | • | • |
| Maksymalna siła uderzenia 7,07 kN +/- 70 N | • | • | • |
| Czas trwania uderzenia 17,0 ± 1,5 ms | • | • | • |
| Element sprężysty 17 sprężyn talerzowych | • | • | • |
| Płyta obciążająca | |||
| Stal ST52, chemicznie niklowana | • | • | • |
| Średnica 300 mm +/- 0,5 mm | • | • | • |
| Grubość płyty 20 mm +/-0,2 mm | • | • | • |
| Waga 15 +/- 250 g | • | • | • |
| Precyzyjny czujnik przyspieszenia dynamicznego, montowany centralnie | • | • | • |
| 2 uchwyty nośne, aluminium | • | • | • |
| Głowica cylindra z nadajnikiem Bluetooth® | • | • |
| Dane techniczne lekkiej płyty dynamicznej wg TP BF-StB część 8.2.1 |
||
|---|---|---|
| TERRATEST 7000 STREAM (Kabel) | TERRATEST 8000 WIRELESS (Bluetooth) | |
| Elektroniczne urządzenie pomiaru osiadania komputer pomiarowy "ROBUSTA" | ||
| Wymiary skrzynki "ROBUSTA" (dł. x szer. x wys.) | 230 x 220 x 170 mm | 230 x 220 x 170 mm |
| Waga skrzynki "ROBUSTA", łącznie z elektroniką | 4 kg | 4 kg |
| Zakres pomiaru osiadania 0,1 do 2,0 mm ± 0,02 mm | • | • |
| Zakres pomiarów Evd < 225 MN/m² | • | • |
| Zakres temperatur 0 do 40 °C | • | • |
| Ekstremalnie odporna, sprawdzona klasa szczelności IP53 ochrona przed pyłem i wodą, certyfikowana przez TÜV | • | • |
| Kabel połączeniowy ze szczególnie wytrzymałymi wtykam | • | |
| Graficzny wyświetlacz, monochromatyczny, podświetlany | 40 x 72 mm | 40 x 72 mm |
| Szybki, wydajny 32bitowy procesor | • | • |
| System GPS, dokładność < 10 m | • | • |
| Pendrive USB do zapisu danych | • | • |
| Drukarka termiczna | • | • |
| Odbiornik bluetooth, Bluetooth Low Energy 4.1, zasięg 10 m | • | |
| Komendy głosowe, wypowiadane komunikaty, do wyboru w 10 językach |
• | • |
| Pojemność pamięci wewnętrznej w ilości pomiarów | 2000 | 2000 |
| Akumulator Panasonic, 6,9 Volt, doładowywany Pojemność: 2000 pomiarów lub 600 wydruków, Żywotność 5 lat/20°C | • | • |
| Elektroniczne urządzenie pomiaru osiadania Płyta obciążająca Bluetooth (tylko 8000 WIRELESS) | ||
| Zakres pomiaru osiadania 0,1 do 2,0 mm ± 0,02 mm | • | |
| Zakres pomiarów Evd < 225 MN/m² | • | |
| Zakres temperatur 0 do 40 °C | • | |
| Ekstremalnie odporna, sprawdzona klasa szczelności IP53 ochrona przed pyłem i wodą, certyfikowana przez TÜV | • | |
| Szybki, wydajny 32bitowy procesor | • | |
| Nadajnik Bluetooth Bluethoot Low Energy 4.1, zasięg 10 m | • | |
| Akumulator litowo-jonowy, 9 V, doładowywany, Pojemność 5000 pomiarów, Żywotność 6-8 lat/20°C | • | |

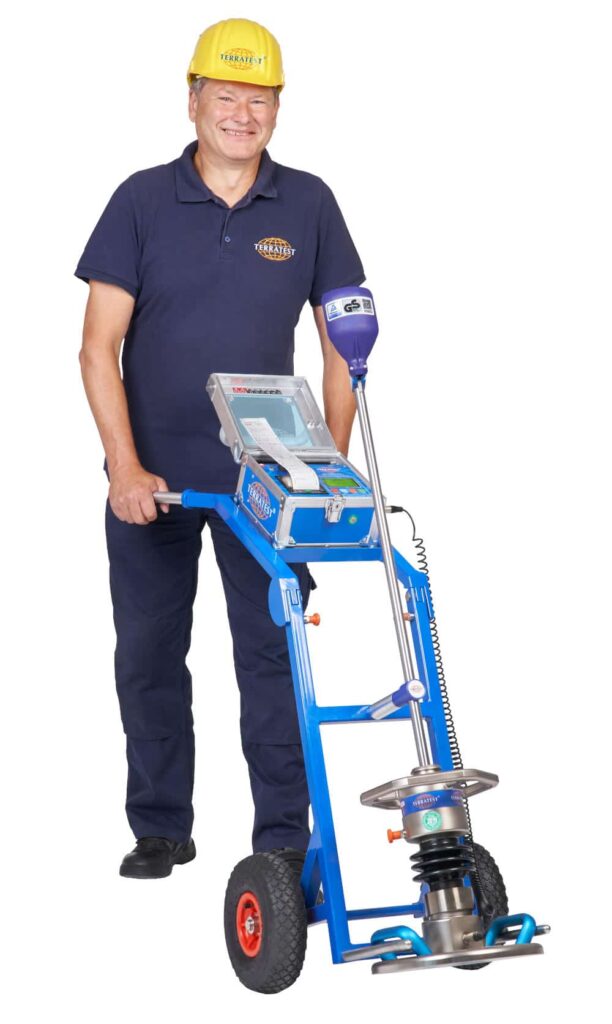

| LFG Mechaniczne urządzenie obciążeniowe, spadający ciężar 10 kg | ||
| Stal ST52, chemicznie niklowana | • | • |
| Całkowita waga 15 kg +/- 150 g | • | • |
| Masa spadającego ciężaru 10 kg +/- 100 g | • | • |
| maksymalna siła uderzenia 7,07 kN +/- 70 N | • | • |
| Czas trwania uderzenia 17,0 ± 1,5 ms | • | • |
| Element sprężysty 17 sprężyn talerzowych | • | • |
| Płyta obciążająca | ||
| Stal ST52, chemicznie niklowana | • | • |
| Średnica 300 mm +/- 0,5 mm | • | • |
| Grubość płyty 20 mm +/-0,2 mm | • | • |
| Waga 15 +/- 250 g | • | • |
| Precyzyjny czujnik przyspieszenia dynamicznego, montowany centralnie | • | • |
| 2 uchwyty nośne, aluminium | • | • |
| Głowica cylindra z nadajnikiem bluetooth | • | |
