Lekka Płyta dynamiczna
Precyzyjne badanie zagęszczenia gruntu w 2 minuty
Lekka plyta dynamiczna jako dynamiczne badanie nośności gruntu nie wymaga pojazdu obciążeniowego i dlatego jest korzystną alternatywą do czasochłonnych i kosztownych pomiarów płytą statyczną VSS. Badania zagęszczenia gruntu można wykonywać w trudno dostępnych miejscach, takich jak: w zasypkach, rowach, wykopach tylko przez jedną osobę zaledwie w ciągu 2 minut. Lekka plyta dynamiczna TERRATEST 4000 VOICE działa w niezmiernie prosty sposób: ciężar 10 kg spada z wysokości około 70 cm na płytę obciążającą o średnicy 30 cm. Wynikające osiadanie podłoża jest przeliczane przez elektroniczny przyrząd na dynamiczny moduł odkształcenia podłoża (EvD w MN/m2). Zarówno niemieckie normy budowlane ZTV-E jak i ZTV-A uznają już badania urządzeniem lekka plyta dynamiczna jako oficjalną metodę pomiaru gruntu. Dzięki prostej i szybkiej obsłudze płyta dynamiczna TERRATEST należy obecnie do podstawowego wyposażenia tysięcy wykonawców budownictwa drogowego i ziemnego. Lekka plyta dynamiczna podlega obowiązującym przepisom kontrolnym Lekka płyta dynamiczna odpowiada normom użytkowania na podstawie niemieckich i międzynarodowych przepisów kontrolnych.



TERRATEST 4000 STREAM
Plyta dynamiczna TERRATEST 4000 STREAM jest idealna do kontroli zagęszczania i prowadzenia dokumentacji w robotach ziemnych i drogowych. Urządzenie kablowe posiada już wszystkie niezbędne funkcje, takie jak drukarka, system GPS, silny akumulator, interfejs USB, wyświetlacz graficzny i nawigacja głosowa.
Komputer pomiarowy jest zainstalowany w wodoodpornej elektronicznej skrzynce ROBUSTA i może być obsługiwany na placu budowy za pomocą zewnętrznego przycisku. W ten sposób drukarka i inne komponenty są trwale chronione przed kurzem i wpływami środowiska podczas pomiaru zagęszczania.
Plyta dynamiczna TERRATEST 4000 STREAM jest już używana tysiące razy na całym świecie i oczywiście przekonuje wysoką jakością marki MADE IN GERMANY!
TERRATEST 6000 BLE
Miernik zagęszczenia TERRATEST 6000 BLE jest idealny do sprawdzania zagęszczania na budowach rurociągów i kanalizacji. Urządzenie z Bluetooth® łączy wszystkie funkcje, które ma już TERRATEST 4000 STREAM. Płyta obciążana dynamicznie przesyła jednak dane pomiarowe bezprzewodowo przez Bluetooth® do elektronicznego miernika lub smartfona / tabletu. Żaden kabel nie zakłóca pomiaru. Miernik zagęszczenia TERRATEST 6000 BLE można ponadto całkowicie sterować za pomocą smartfona / tabletu, dzięki czemu elektronika pomiarowa nie musi być noszona na placu budowy w celu zapewnienia właściwego zagęszczania.
TERRATEST® jest pierwszym producentem na świecie, gdzie lekka płyta dynamiczna do kontroli zagęszczania jest oferowana z technologią Bluetooth® i aplikacją mobilną na Androida.

- TP BF-StB część B 8.3 wydanie 2012
Techniczne przepisy kontrolne dla gruntu i skał w budownictwie drogowym
- ASTM E2835-11
Standardowa procedura testowa do badania nośności – dynamic plate load test Device
- ZTV E-StB 09
Dodatkowe specyfikacje techniczne i wytyczne dla robót ziemnych w budownictwie drogowym
- ZTV T-StB 95
Dodatkowe specyfikacje techniczne i wytyczne dla warstw nośnych w budownictwie drogowym
- ZTV A-StB 97 /2012
Dodatkowe specyfikacje techniczne i wytyczne dla wykopów na powierzchniach drogowych
- RVS 08.03.04 marzec 2008
(Austriacka Instrukcja Badań)
Udokumentowanie zagęszczenia za pomocą dynamicznej próby płyty obciążeniowej
- RIL 836, Deutsche Bahn AG
Lekka plyta dynamiczna podlega wytycznym odnośnie zastosowania w budownictwie kolejowym
- UNE 103 807-2
Hiszpańskie przepisy kontrolne

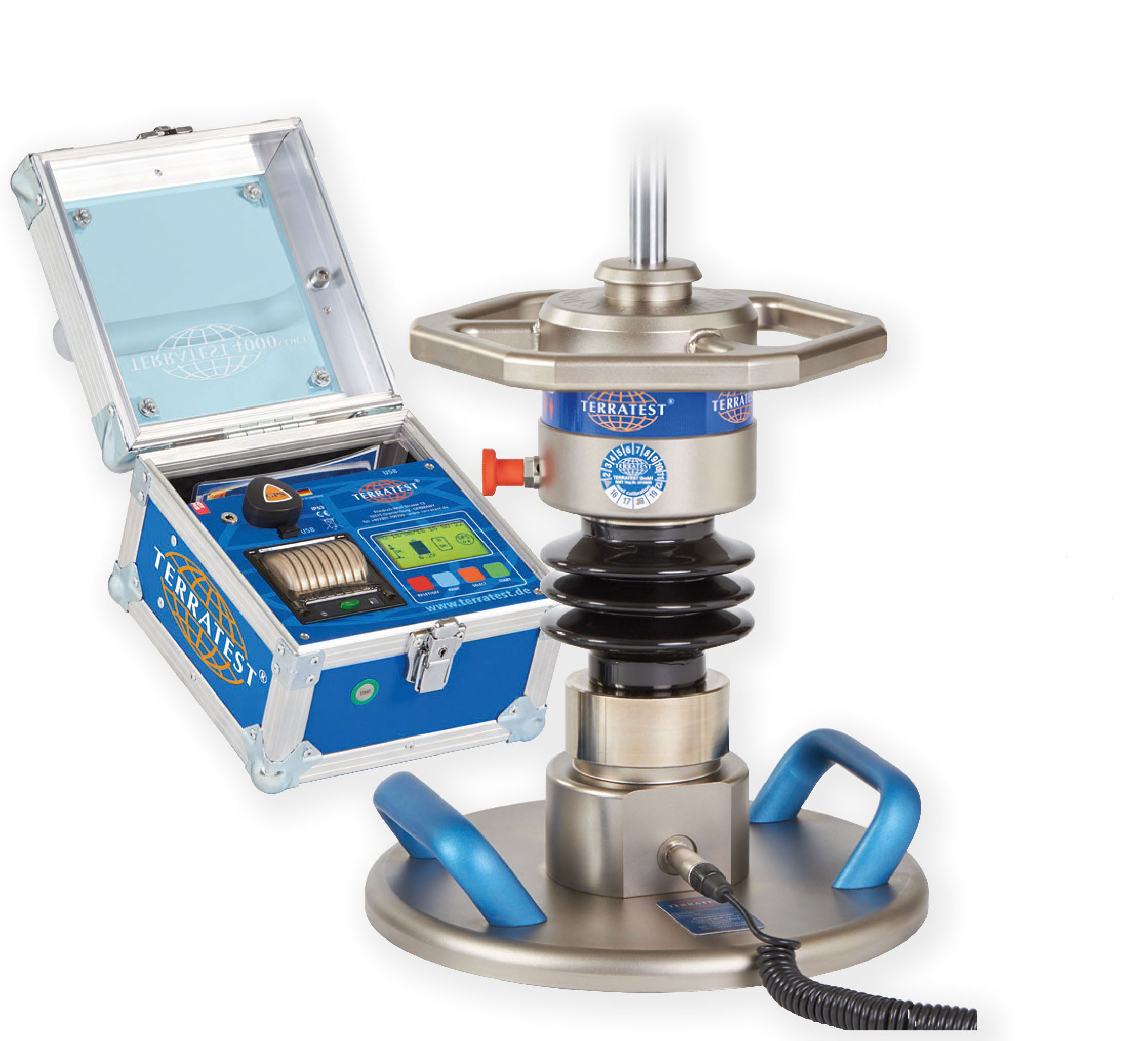

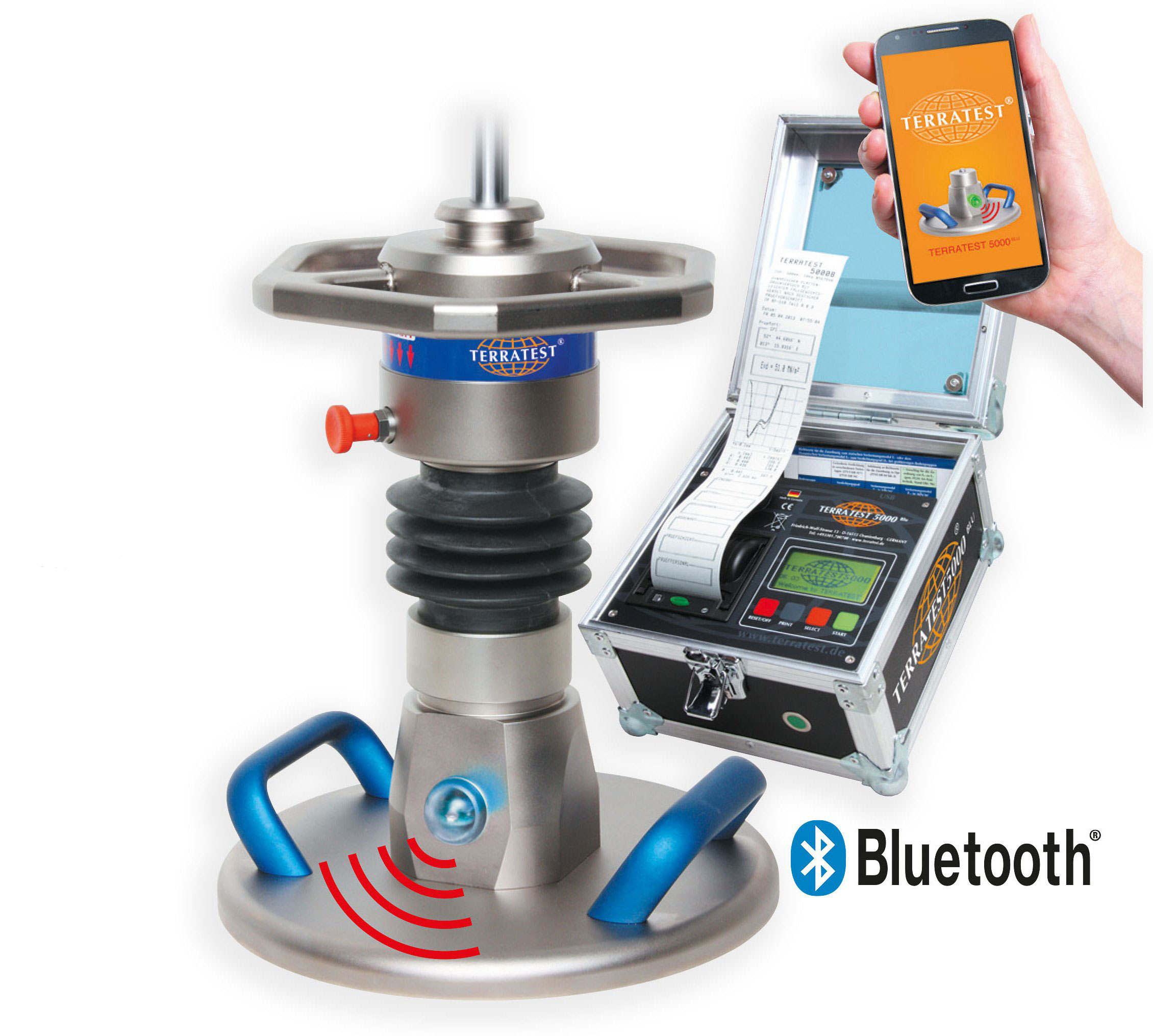

Lekka plyta dynamiczna producenta TERRATEST w 2 wersjach: lekka płyta dynamiczna TERRATEST 5000 BLU jest najinteligentniejszą płytą dynamiczną na świecie z technologią Bluetooth i aplikacją na androida. Lekka płyta dynamiczna TERRATEST 4000 VOICE jest udoskonaleniem wcześniejszego modelu TERRATEST 3000 GPS sprzedawanego z powodzeniem na całym świecie. Różnica między obydwoma płytami: TERRATEST 5000 BLU – jak już sugeruje nazwa – łączy się z wydajnym elektronicznym miernikiem za pomocą BLUETOOTH, a nie jak TERRATEST 4000 VOICE za pomocą kabla. Ułatwia to znacznie manewrowanie płytą dynamiczną na budowie. Żaden kabel nie przeszkadza w pomiarach.
Lekka plyta dynamiczna w dwóch wersjach ma bogate wyposażenie. Z mobilnym systemem pomiarowym CARRELLO możesz się łatwo przemieszczać w terenie. Do transportu i składowania oferujemy skrzynie transportowe MEDIOLAN i RZYM. Lekka plyta dynamiczna jest rozwijana i produkowana w firmie wraz z kompleksowym wyposażeniem z zachowaniem najwyższych standardów jakościowych.
